فضلہ حرارت قدرتی گیس بوائلر کی بازیابی کی صلاحیت کے بارے میں بات کرنا

صنعت کی ترقی اور بھاپ کے استعمال کے ساتھ ، تقریبا ہر صنعت میں بوائیلر ظاہر ہوتے ہیں۔ ایک ہی وقت میں ، ملک کے جی جی # 39 environmental ماحولیاتی تحفظ کی ضروریات کی وجہ سے ، کوئلے سے چلنے والے بوائیلرز آہستہ آہستہ بوائلر کی تاریخ کے مرحلے سے پیچھے ہٹ گئے ہیں ، اور قدرتی گیس بوائیلرز سب سے زیادہ استعمال شدہ بھاپ پیدا کرنے کا سامان بن چکے ہیں۔ گیس سے چلنے والے بوائیلرز کے ل although ، اگرچہ اس کے ڈیزائن کا مقابلہ روایتی کوئلے سے چلنے والے بوائیلرز کے ساتھ کیا جاتا ہے ، لیکن اس میں پہلے سے ہی نسبتا high زیادہ تھرمل کارکردگی موجود ہے۔ ہم اب بھی اس کی حرارتی کارکردگی کو مزید بہتر بنانے کے ل other دوسرے اقدامات استعمال کرسکتے ہیں۔ مصنف قدرتی گیس بوائیلرز سے فلو گیس کی فضلہ گرمی کی بازیابی کے بارے میں مختصر طور پر بات کرے گا۔

قدرتی گیس کے دہن کے بعد جاری ہونے والی گرمی کا استعمال بوائلر کے بخارات کے لئے ہوتا ہے۔ خود بوائلر کے ڈیزائن کی وجہ سے ، فلو گیس میں گرمی کو مکمل طور پر استعمال نہیں کیا جاسکتا ، اور فلو گیس اعلی قدر والی حرارت پر مشتمل براہ راست فضا میں خارج ہوجاتی ہے ، جس کی وجہ سے بہت زیادہ ضائع ہوتا ہے۔

راستہ کے دھواں میں ایکسٹوڈرمک گرمی کے طریقے کے مطابق ، ہم اسے دو اقسام میں تقسیم کر سکتے ہیں: جسمانی سمجھدار حرارت اور بخارات اونچی گرمی۔

جسمانی سمجھدار حرارت ：

یہ فلو گیس کے درجہ حرارت کو کم کرکے حاصل کیا جاتا ہے ، اور بوائلر فلو گیس کے درجہ حرارت میں 15-20 by کمی واقع ہوتی ہے ، جس سے تھرمل کارکردگی میں 1 فیصد اضافہ ہوسکتا ہے۔

وانپیکرن اویکت گرمی ：

یہ فلو گیس میں پانی کے بخارات کے مرحلے میں تبدیلی سے محسوس ہوتا ہے جو پانی میں گاڑ جاتا ہے ، اور فلو گیس کی دیر سے گرمی برآمد ہوتی ہے ، اور بڑی مقدار میں گرمی کا ری سائیکل کیا جاسکتا ہے۔

اگر ہم فلو گیس میں تمام جسمانی سمجھدار حرارت اور بخارات اونچی گرمی کی بازیافت کرسکتے ہیں تو ، اس سے توانائی کی بڑی بچت ہوگی اور ایندھن کے اخراجات کم ہوجائیں گے۔

آئیے ذیل میں مندرجہ ذیل آسان ممکنہ تجزیہ کو سمجھیں۔

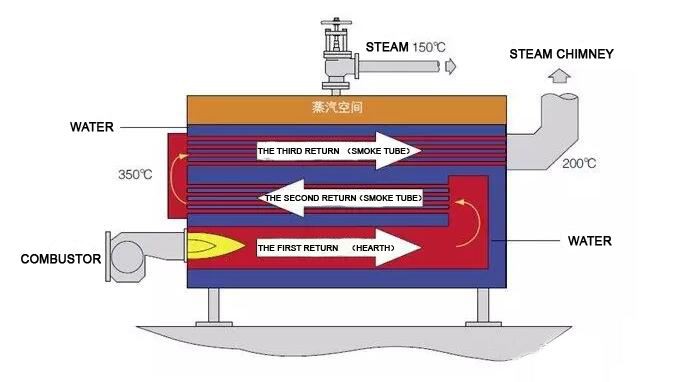

iz 、 افقی قدرتی گیس بوائلر

(1) بخارات کی گنجائش=4000t / h ، ورکنگ پریشر=10 بارگ ، ٹھنڈا میک اپ پانی کا درجہ حرارت=10 ℃

(2) اصل راستہ گیس کا درجہ حرارت=240 ℃ ، ایکومائزر=60 installing انسٹال کرنے کے بعد راستہ گیس کا درجہ حرارت

(3) اصل بوائلر کی حرارتی کارکردگی=88٪ ، اور ماہر اقتصادیات=97٪ نصب کرنے کے بعد تھرمل کارکردگی

(4) قدرتی گیس کی کم حرارت کی قیمت=36360Kg / Nm3 ، قدرتی گیس یونٹ کی قیمت=3.8RMB / Nm3

(5) ایک سال کے اوقات کار=2000 ہ (ہفتے میں 5 دن ، 8 گھنٹے)

cost 、 اصل قیمت

(1) قدرتی گیس کی کھپت=4000x (2781.7-10x4.187) /36360/0.88=342.5Nm3/h

(2) قدرتی گیس کی قیمت=342.5x3.8=1300RMB / h

موجودہ لاگت

(1) قدرتی گیس کی کھپت=4000x (2781.7-10x4.187) /36360/0.97=310.7Nm3/h

(2) قدرتی گیس کی قیمت=310.7x3.8=1181RMB / h

سالانہ بحالی لاگت

سالانہ بازیابی کی لاگت=(1300-1181) x 2000=240،000RMB

مذکورہ بالا سادہ مثال سے ، ہم یہ تلاش کرسکتے ہیں کہ صرف فلو گیس کی ری سائیکلنگ کے ذریعہ ، ایندھن کی لاگت کو بچایا جاسکتا ہے۔ بوائلر کے کمرے میں ، آسان طریقہ یہ ہے کہ براہ راست گرمی کو بوائلر فیڈ پانی کو گرم کرنے کے ل use استعمال کریں ، تاکہ قدرتی گیس کی کھپت کو کم کیا جاسکے۔

کچھ کامیاب مقدمات کے لئے ذیل میں ایک حوالہ دیا گیا ہے۔

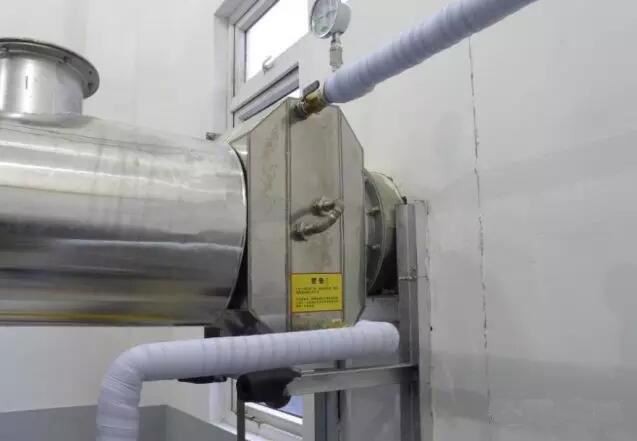

1. روزانہ 500 کیمیائی کمپنی کی ایک اعلی کمپنی کی تیآنجن برانچ میں بوائلر فلو گیس کی بازیابی

پروجیکٹ کی تفصیل:

دو 8 ٹی / ایچ بوائیلرز (ایک استعمال شدہ اور ایک اسٹینڈ بائی) کے ساتھ ، اصل ماہر اقتصادیات تیار ہوا تھا اور گرمی کے تبادلے کی کارکردگی کم تھی۔

تبدیلی سے پہلے ：

بوائلر راستہ گیس 190 ℃ (اصل اکانومائزر کی دکان 120 ℃)

تبدیلی کے بعد ：

ڈیزائن سسٹم راستہ گیس جی جی لیفٹیننٹ 60 60 ℃ (اصل آپریشن راستہ دھواں 47 ℃) ، اور پانی کا درجہ حرارت 8 from سے 98 ated تک گرم کیا جاتا ہے

2. فیڈ کمپنی کے بوائلر فلو گیس کی بازیابی

پروجیکٹ کی تفصیل:

1 ٹی / ایچ بوائلر 1 فلو گیس بحالی ڈیزائن ، قدرتی گیس آپریٹنگ پریشر 5 ~ 7 بارگ ہے

تبدیلی سے پہلے ：

بوائلر کے راستہ گیس کا درجہ حرارت 230 ℃ ہے ، کوئی ماہر معاش نہیں ہے ، اور فلو گیس براہ راست چمنی کے ذریعے ماحول میں خارج کردی جاتی ہے

تبدیلی کے بعد ：

پانی کے ٹینک کی ٹھنڈے پانی کی فراہمی ، چکنا حرارت ، راستہ گیس کا درجہ حرارت 120 ℃ ، واٹر انٹلٹ 30 ℃ اور پانی کی دکان 55 heat گرم کرنے کے لئے روانی گیس کا استعمال کریں۔

3. گھریلو کاغذ فضلہ گرمی کی ری سائیکلنگ پروجیکٹ

پروجیکٹ کی تفصیل:

پیداواری سامان سے خارج ہونے والی مرطوب ہوا کا درجہ حرارت 320 is ہے ، بہاؤ کی شرح 7.61m3 / s ہے ، اور بڑے پیمانے پر پانی کا مواد 30.5٪ ہے

تبدیلی سے پہلے ：

اصل عمل فضلہ گرم ہوا میں گرمی کا ایک حصہ بازیافت کرتا ہے ، یعنی ، گرم اور مرطوب ہوا کو پرائمری ہیٹ ایکسچینجر ہیٹنگ سسٹم کے ذریعہ ہوا میں کھلایا جاتا ہے ، اور ہوا کو ہوا میں گرم کرنے کے بعد خارج ہونے والے مادہ کا آخری درجہ حرارت 264 is ہے سی

تبدیلی کے بعد ：

15 بارگ سیر شدہ بھاپ 860 کلوگرام فی گھنٹہ تیار کریں ، اور دہن ہوا کی مقدار میں درجہ حرارت کو 10 فیصد بڑھاو℃ اور آخری راستہ گیس کا درجہ حرارت 135 1 -145 be ہوگا۔

خلاصہ یہ کہ اگر آپ قدرتی گیس کے بوائلر استعمال کرنا شروع کردیتے ہیں تو ، براہ کرم اپنے ارد گرد توانائی کی بچت کے ممکنہ مواقع کو نظر انداز نہ کریں۔ مزید تفصیلات کے لئے براہ کرم اپنے YUJI ایپلی کیشن انجینئر سے رابطہ کریں۔
